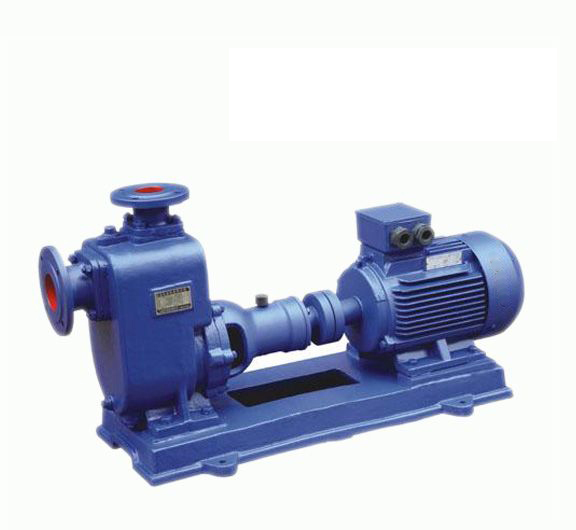

ZW型排污式自吸泵
一、ZW型排污式自吸泵产品概述：
ZW型排污式自吸泵，亚伦根据ZW型自吸式离心排污泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景
本司ZW型自吸式离心排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、ZW型排污式自吸泵适用范围：
ZW型排污式自吸泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
三、ZW型排污式自吸泵产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、ZW型排污式自吸泵技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
五、ZW型排污式自吸泵产品特点
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

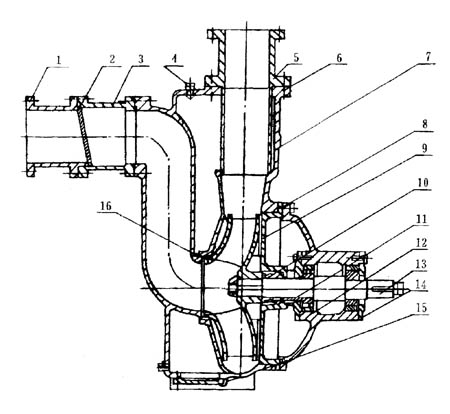

六、ZW型排污式自吸泵产品结构
1 |
进口接管 |
9 |
叶轮 |
|
2 |
进口单向阀 |
10 |
机械密封 |
3 |
进口阀座 |
11 |
挡水圈 |
4 |
|
12 |
轴承座 |
5 |
出口接管 |
13 |
泵轴 |
6 |
泵体 |
14 |
底盖板 |
7 |
气液分离管 |
15 |
轴承盖 |
8 |
后盖 |
16 |
螺栓 |
七、ZW型排污式自吸泵性能曲线图
八、ZW型排污式自吸泵性能参数
|
序号
No |
泵型号
Type |
口径
Caliber（mm） |
流量
Capacity |
扬程
（m） |
电机功率
(KW) |
|
|
1 |
25ZW-8-15 |
25 |
8 |
15 |
1.5 |
|
2 |
32ZW-10-20 |
32 |
10 |
20 |
2.2 |
|
3 |
32ZW-20-12 |
32 |
20 |
12 |
2.2 |
|
4 |
40ZW-20-12 |
40 |
20 |
12 |
2.2 |
|
5 |
40ZW-10-20 |
40 |
10 |
20 |
2.2 |
|
6 |
40ZW-15-30 |
40 |
15 |
30 |
3 |
|
7 |
50ZW-10-20 |
50 |
10 |
20 |
2.2 |
|
8 |
50ZW-20-12 |
50 |
20 |
12 |
2.2 |
|
9 |
50ZW-15-30 |
50 |
15 |
30 |
3 |
|
10 |
65ZW-30-18 |
65 |
30 |
18 |
4 |
|
11 |
65ZW-20-30 |
65 |
20 |
30 |
5.5 |
|
12 |
65ZW-15-30 |
65 |
15 |
30 |
3 |
|
13 |
65ZW-20-14 |
65 |
20 |
14 |
2.2 |
|
14 |
65ZW-25-40 |
65 |
25 |
40 |
7.5 |
|
15 |
65ZW-30-50 |
65 |
30 |
50 |
11 |
|
16 |
80ZW-40-16 |
80 |
40 |
16 |
4 |
|
17 |
80ZW-40-50 |
80 |
40 |
50 |
18.5 |
|
18 |
80ZW-65-25 |
80 |
65 |
25 |
7.5 |
|
19 |
80ZW-80-35 |
80 |
80 |
35 |
15 |
|
20 |
80ZW-50-60 |
80 |
50 |
60 |
22 |
|
21 |
100ZW-100-15 |
100 |
100 |
15 |
7.5 |
|
22 |
100ZW-80-20 |
100 |
80 |
20 |
7.5 |
|
23 |
100ZW-100-20 |
100 |
100 |
20 |
11 |
|
24 |
100ZW-100-30 |
100 |
100 |
30 |
22 |
|
25 |
100ZW-80-60 |
100 |
80 |
60 |
37 |
|
26 |
100ZW-80-80 |
100 |
80 |
80 |
45 |
|
27 |
125ZW-120-20 |
125 |
120 |
20 |
15 |
|
28 |
125ZW-200-15 |
125 |
200 |
15 |
15 |
|
29 |
150ZW-200-15 |
150 |
200 |
15 |
15 |
|
30 |
150ZW-250-25 |
150 |
250 |
25 |
45 |
|
31 |
200ZW-280-14 |
200 |
280 |
14 |
22 |
|
32 |
200ZW-300-18 |
200 |
300 |
18 |
37 |
|
33 |
200ZW-280-28 |
200 |
280 |
28 |
55 |
|
34 |
250ZW-420-20 |
250 |
420 |
20 |
55 |
|
35 |
300ZW-800-14 |
300 |
800 |
14 |
55 |
ZW型排污式自吸泵订购需知：
一、如您需要订购ZW型排污式自吸泵;
需确定：
1、ZW型排污式自吸泵流量、扬程、自吸高度
2、ZW型排污式自吸泵配套功率、工作电压
3、ZW型排污式自吸泵进出口径
4、ZW型排污式自吸泵;过流介质 以便我们技术人员为您准确选择。
二、若已由设计单位已选好ZW型排污式自吸泵;产品型号，则直接根据所选型号与上海万经泵业制造有限公司联系。
三、若在ZW型排污式自吸泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务
