ZW型自吸式无堵塞排污泵

一、ZW型自吸式无堵塞排污泵产品概述

    ZW自吸式无堵塞排污泵，又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体，采用轴向回流外混式，水力设计独特，
叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产
生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它排污式自吸泵无可比拟的。通过泵体、叶轮流
道的独特设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。
ZW无堵塞自吸排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点。
ZW无堵塞排污式自吸泵在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市
场和发展前景
ZW排污自吸泵可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、石油、矿山等企业输送
固体颗粒、纤维、浆料和混合悬浮等介质是最理想的杂质泵。

二、ZW型自吸式无堵塞排污泵使用注意事项：

     1.吸入管路越短越好，最长不超过10M。 　　
     2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。 　　
     3.自吸泵第一次使用，仍需将泵腔灌满水。 　　
     4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。
     5.此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。
     6.环境温度≤45℃，介质温度≤60℃。
     7.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。
     8.通过颗粒最大直径为自吸泵口径的60%，纤维长度为口径的5倍。
     9.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

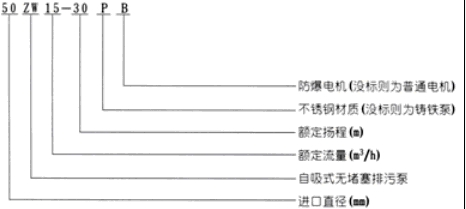

三、ZW型自吸式无堵塞排污泵型号意义

四、ZW型自吸式无堵塞排污泵性能参数

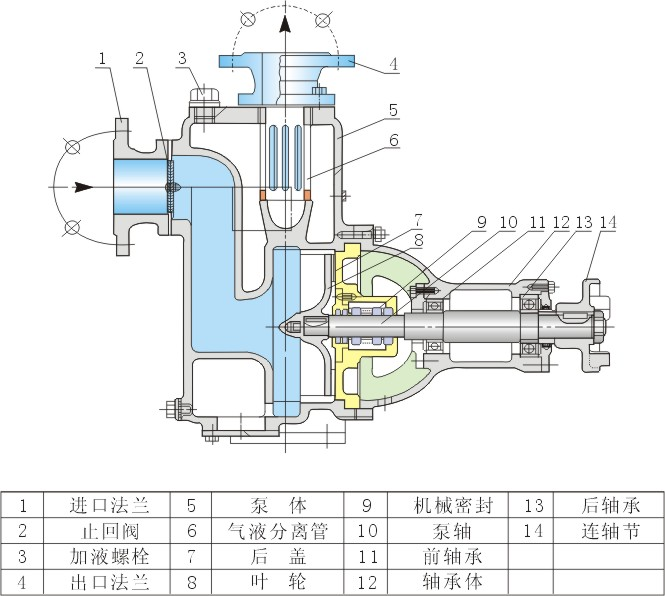

五、ZW自吸式无堵塞排污泵结构示意图

六、ZW无堵塞排污泵安装使用与维护

    ZW型自吸式无堵塞排污泵的安装
       泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。
       1、泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
       2、泵的出口处应先装上一段垂管{一般为0.4~1米)和压力表，然后再安装出口流量控制阀门及其他管路。
       3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
       4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
       5、排出管路如装逆止阀应装在出口流量控制阀门外面。

    ZW型自吸式无堵塞排污泵的使用
       1、使用前，应检查泵的旋转方向是否正确，转动是否灵活。
       2、拧开泵体上方的加液螺塞，加满储液，然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转，
          否则泵不能正常工作，且易损坏机械密封。
       3、开机时，应先开启出口流量控制阀，以便于自吸过程中的气体排出。起动后，再调节好出口流量控制阀的开度，使压力
          表读数指到规定区域(各种泵型压力控制范围表)，避免泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动
          机过载烧坏或因流量过大而使泵产生汽蚀，影响泵正常运转，使泵强烈振动和发出噪声。
       4、运转过程中，应经常检查泵和电动机的温升情况，如发现噪声和其他不正常声音时，应停机检查，排除故障后方可再运行。
       5、停机时，应先要关闭出口流量控制阀，然后再停机，以免因虹吸作用导致泵体内储液量的不足。
       6、定期进行加油、维护，如长期停止使用应将泵拆卸清洗上油，妥善保存。

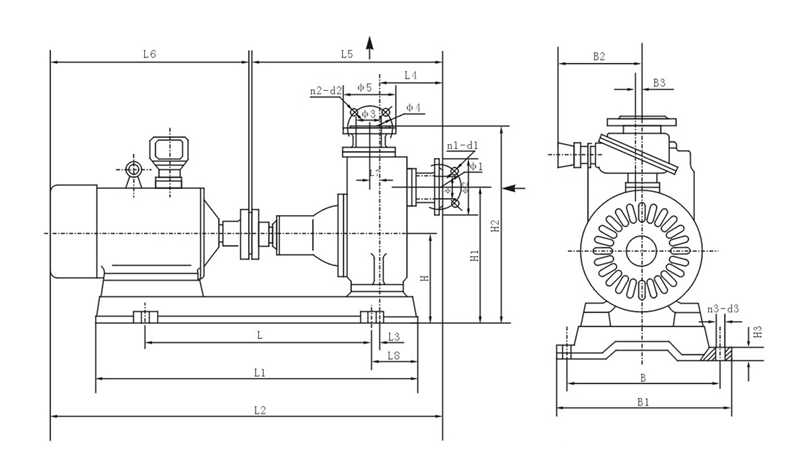

七、ZW型自吸式无堵塞排污泵安装尺寸图

ZW型自吸式无堵塞排污泵订购需知：

一、如您需要订购ZW型自吸式无堵塞排污泵;
需确定：
1、ZW型自吸式无堵塞排污泵流量、扬程、自吸高度
2、ZW型自吸式无堵塞排污泵配套功率、工作电压
3、ZW型自吸式无堵塞排污泵进出口径
4、ZW型自吸式无堵塞排污泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好ZW型自吸式无堵塞排污泵;产品型号，则直接根据所选型号与上海万经泵业制造有限公司联系。

三、若在ZW型自吸式无堵塞排污泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务
