DBY型系列自吸式电动电动隔膜泵

DBY型系列自吸式电动电动隔膜泵

一、DBY型系列自吸式电动电动隔膜泵产品概述:

    新研制开发的,采用XLD系列摆线针轮减速机传动动力,电动电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。



二、DBY型系列自吸式电动电动隔膜泵主要用途:

    1、各种剧毒、易燃、易挥发液体。

    2、各种强酸、强碱、强腐蚀液体。

    3、可输送较高温度的介质150℃。

    4、作为各种压滤机前级送压装置。 .

    5、热水回收及循环。

    6、油罐车、油库、油品装卸。

    7、泵吸泡菜果酱、土豆泥、巧克力等。

    8、泵吸油漆、树胶、颜料粘合剂。

    9、各种瓷器釉浆水泥灌浆灰浆泥浆。

    10、各种橡胶浆乳胶、有机溶剂、填料。

    11、用泵为油轮驳船清仓吸取仓内污水及剩油。

    12、啤酒花及发酵粉稀浆、糖浆、糖蜜。

    13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

    14、各种特殊介质的吸送。



三、DBY型系列自吸式电动电动隔膜泵技术参数:

    流量:0-20m3/h

    扬程:30m

    功率:0.37-4kw

    转速:1450r/min

    口径:10-100mm

    温度:-15-+150

    自吸高度:5-7m

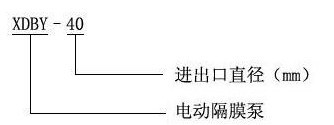

四、DBY型系列自吸式电动电动隔膜泵型号意义:





五、DBY型系列自吸式电动电动隔膜泵性能参数

型号

流量M3/h

扬程 M

吸程 M

配备功率 KW

使用温度℃

配备减速机型号

进口

出口

铸铁

不锈钢

铝合金

DBY-10

丝扣

3/8"

0.5

40

3

0.55

100

150

80

XWD0.55-2-35

DBY-15

丝扣

1/2"

0.75

40

3

0.55

100

150

80

XWD0.5-2-35

DBY-25

25

25

3.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-40

40

40

4.5

40

4

2.2

100

150

80

XLD1.5-3-35

DBY-50

50

50

6.5

40

4.5

4

100

150

80

XLD2.2-3-35

DBY-65

65

65

8

40

4.5

4

100

150

80

XLD2.2-3-35

DBY-80

80

80

16

40

5

5.5

100

150

80

XLD3-3-35

DBY-100

100

80

20

40

5

5.5

100

150

80

XLD3-3-35



六、DBY型系列自吸式电动电动隔膜泵几种隔膜材料特性

隔膜品种

介质种类

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

发烟硝酸

×

×



浓硝酸

×

×



浓硫酸

×

×



浓盐酸

×



浓磷酸

×



浓醋酸

×

×

×



浓氢氧化钠



无水氨



稀硝酸

×

×



稀硫酸



稀盐酸

×



稀磷酸

×

×



稀氢氧化钠



氨水

×





×

×



汽油



石油

×



四氯化碳





二硫化碳



×



乙醇



丙铜

×

×



甲酚

×



乙醛

×

×



乙苯

×

×



丙烯晴

×



丁醇



丁二烯

×



苯乙烯

×

×



醋烯乙酯

×

×

×



×

×

×





注:——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。




七、DBY型系列自吸式电动电动隔膜泵(使用方法)

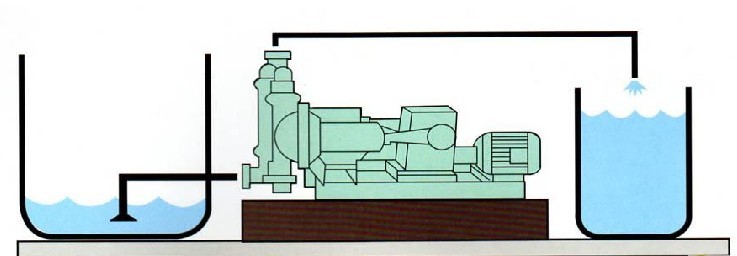

将液体A容器抽送到B容器可用此法

高粘稠液体可采用此方法将液体位提高,使液料容易抽出



八、正确选用隔膜 和 注意事项

A、正确选用隔膜

本电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

B、注意事项

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。

九、DBY型系列自吸式电动电动隔膜泵产品结构图和主要零件名称及材质

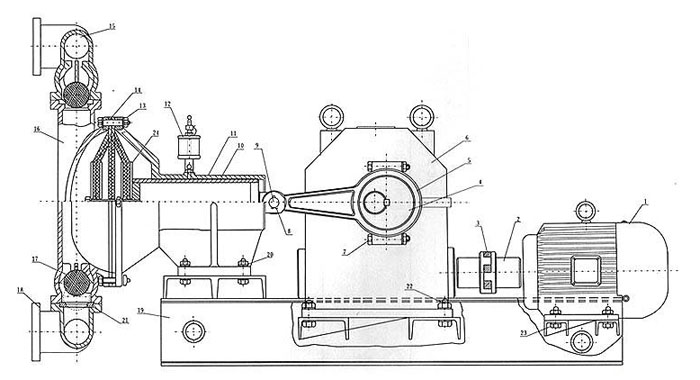

A、产品结构图

B、主要零件名称及材质

编号

名称

材质

数量

1

电机



1

2

联轴器

HT200

2

3

六角弹性块

氯丁橡胶

1

4

偏心轮

HT250

2

5

连杆

ZG

2

6

减速箱



1

7

螺栓

Q235-A

4

8

开口销

Q235-A

2

9

活塞销

A3

2

10

活塞

无缝管两端焊接

2

11

缸套

HT200

2

12

油杯



2

13

螺栓

Q235-A

16

14

隔膜

丁晴橡胶 氯丁橡胶

4

15

出水管

铝合金

1

铸铁

不锈钢

衬胶

16

泵体

铝合金

2

铸铁

不锈钢

衬胶

17

阀球

不锈钢

4

18

进水管

铝合金

1

铸铁

不锈钢

衬胶

19

底座

HT200 槽钢

1

20

螺栓

Q235-A

8

21

阀口座

氯丁橡胶 丁晴橡胶

4

22

螺栓

Q235-A

4

23

螺栓

Q235-A

4

24

压板

A3

4

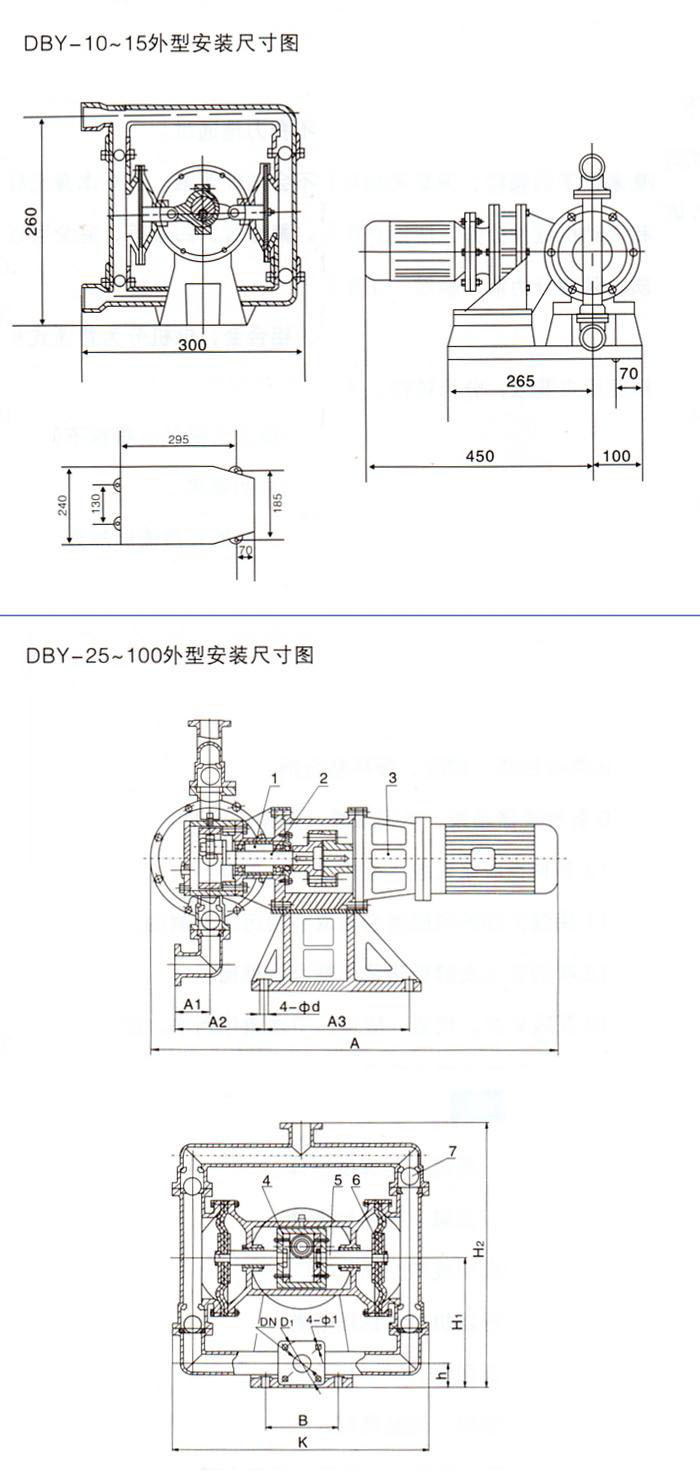

十、DBY型系列自吸式电动电动隔膜泵(安装尺寸)



DBY型系列自吸式电动电动隔膜泵订购需知:

一、如您需要订购DBY型系列自吸式电动电动隔膜泵;
需确定:
1、DBY型系列自吸式电动电动隔膜泵流量、扬程、自吸高度
2、DBY型系列自吸式电动电动隔膜泵配套功率、工作电压
3、DBY型系列自吸式电动电动隔膜泵进出口径
4、DBY型系列自吸式电动电动隔膜泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好DBY型系列自吸式电动电动隔膜泵;产品型号,则直接根据所选型号与上海万经泵业制造有限公司联系。

三、若在DBY型系列自吸式电动电动隔膜泵选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务
