QBY型系列自吸式气动电动隔膜泵

QBY型系列自吸式气动电动隔膜泵

一、QBY型系列自吸式气动电动隔膜泵性能简介

   QBY型系列自吸式气动电动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。
   1、不需灌引水,吸程高达7M,扬程达50M,出口压力≥6kgf/cm2。
   2、流动宽蔽,通过性能好,允许通过最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
   3、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/cm2之间)。
   4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
   5、不必用电,在易燃、易爆场所使用安全可靠。
   6、可以浸没在介质中工作。
   7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
   8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阅,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
   9、可输送较粘的液体。(粘度在1万厘泊以下)
   10、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。

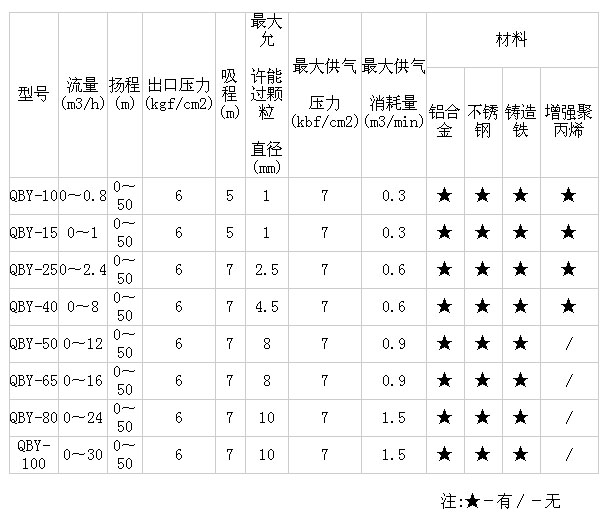

二、QBY型系列自吸式气动电动隔膜泵性能参数

三、QBY型系列自吸式气动电动隔膜泵主要用途

    1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
    2、泵吸油漆、树胶、颜料。
    3、粘合剂和胶水、全部种类可用泵吸取。
    4、各种瓦、瓷、砖器及陶器釉浆。
    5、油井钻好后,用泵吸沉积物及灌浆。
    6、泵吸各种乳剂和填料。 .
    7、泵吸各种污水。
    8、用泵为油轮,驳船清仓吸取仓内污水。
    9、啤酒花及发酵粉稀浆、糖浆、糖密。
    10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
    11、各种橡胶浆。
    12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
    13、各种剧毒、易燃、易挥发液体。
    14、各种强酸、强碱、强腐蚀液体。
    15、各种高温液体最高可耐150℃。
    16、作为各种固液分离设备的前级送压装置。

四、QBY型系列自吸式气动电动隔膜泵技术参数

    流量:0-30m3/h;
    扬程:0-50m;
    口径:10-100mm;
    温度:-15-+120℃;
    压力:0.1-0.7MPa;
    自吸高度:5-7m。

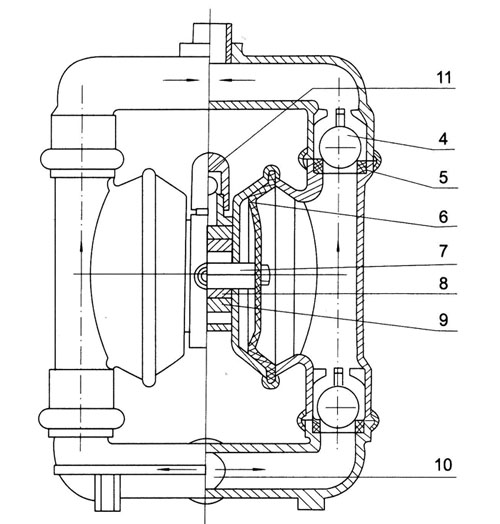

五、QBY型系列自吸式气动电动隔膜泵结构图



1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

六、QBY型系列自吸式气动电动隔膜泵使用注意事项

    1.QBY型系列自吸式气动电动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
    2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
    3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
    4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

七、QBY型系列自吸式气动电动隔膜泵应用实例

   1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
   2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用电动隔膜泵接临时管线可以迅速方便地完成此项任务。
   3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
   4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
   5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
   6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用电动隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
   7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用电动隔膜泵抽吸灵活、方便省工、省力、省时。
   8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用电动隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍
   9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。



QBY型系列自吸式气动电动隔膜泵订购需知:

一、如您需要订购QBY型系列自吸式气动电动隔膜泵;
需确定:
1、QBY型系列自吸式气动电动隔膜泵流量、扬程、自吸高度
2、QBY型系列自吸式气动电动隔膜泵配套功率、工作电压
3、QBY型系列自吸式气动电动隔膜泵进出口径
4、QBY型系列自吸式气动电动隔膜泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好QBY型系列自吸式气动电动隔膜泵;产品型号,则直接根据所选型号与上海万经泵业制造有限公司联系。

三、若在QBY型系列自吸式气动电动隔膜泵选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务
